玻璃芯基板（Glass Core Substrate, GCS）是一种以特种玻璃为核心承载层、依托玻璃通孔（TGV）实现垂直互连、上下表面制作重布线层（RDL）的先进封装基板，用于替代传统有机或陶瓷基板，适配 AI 芯片、芯粒异构集成等高性能场景。

1. GCS 的结构与典型制造流程

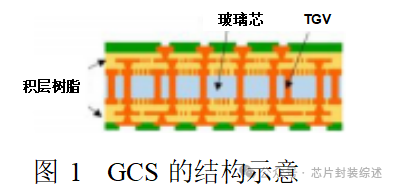

GCS的结构示意如图1 所示。GCS的显著特征在于以玻璃作为芯层材料和互连结构制造的载体，并在芯层两侧构建低线宽/线距、高密度的金属布线层及积层叠层结构。玻璃芯层通过TGV实现两侧积层之间的跨层信号互连，从而支撑高密度、大面积的三维互连。传统的有机塑封基板在封装尺寸扩展、低线宽/线距工艺及热-机械稳定性等方面难以满足高密度大尺寸载板的需求，因此GCS 被认为是下一代异构集成的重要候选方案。

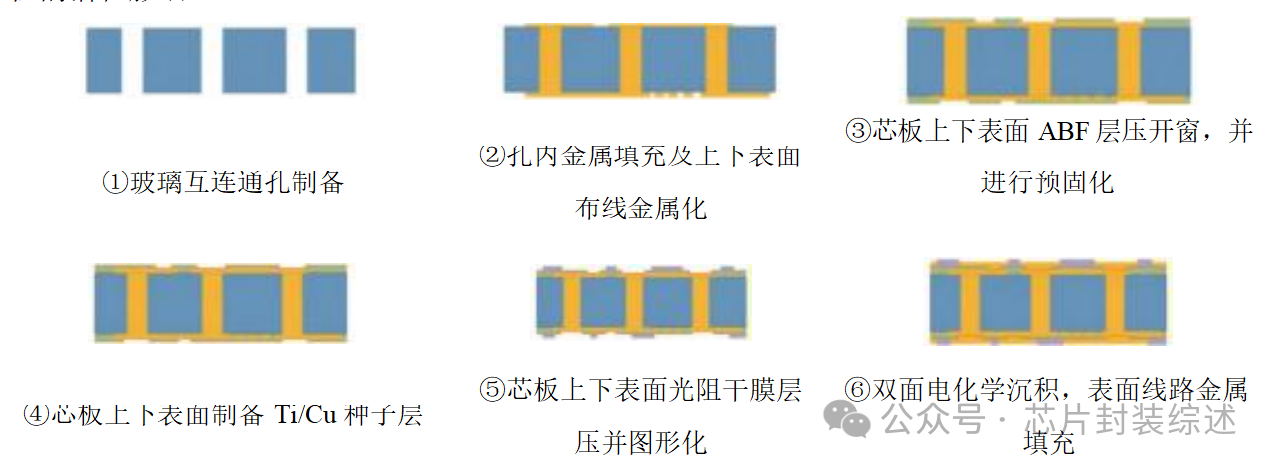

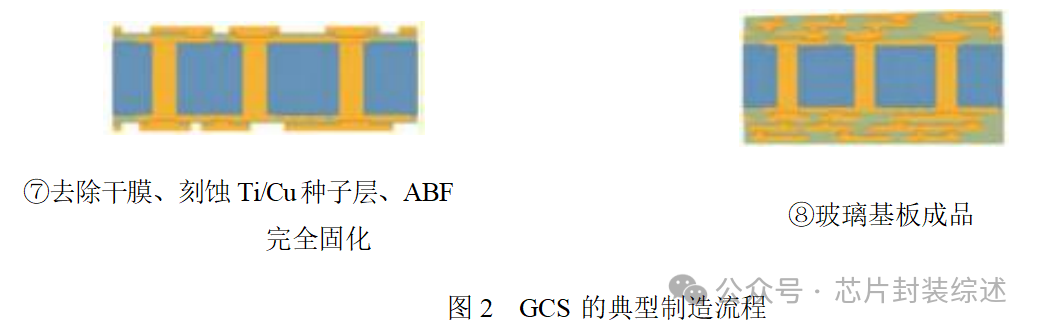

GCS的典型制造流程如图2所示，通常包括TGV成孔、玻璃表面种子层制备、通孔填充、芯层表面金属布线制造、味之素积层膜（ABF）层压增层、开孔、光刻图形化、基板正反面钝化层制备以及开窗暴露焊盘等。相关研究指出，基板制造工艺中的管控重点主要包括对位精度、层间结合力、翘曲、涨缩、阻抗控制及导通稳定性等方面。得益于玻璃的良好尺寸稳定性，以玻璃为基体的封装方案在制造过程中通常具有更高的对位精度与更优的翘曲控制，相较于以有机芯层为基体的封装方案更具优势。同时，玻璃较低的介电常数与损耗因子使GCS 在高频高速互连中更易实现阻抗控制，并具有更低的信号传输损耗。

2.关键特性

热机械稳定：热膨胀系数 CTE 可调（3–10ppm/℃），与硅芯片匹配，高温翘曲比有机基板低约 50%，对位精度提升约 35%。

高频低损：介电常数 / 损耗因子低，信号损耗减少 40%+，支持毫米波/高速互连。

超高密度：表面平整度达纳米级，支持≤2μm 线宽 / 间距，I/O 密度为有机基板的 10 倍以上。

大尺寸低成本：面板级制造（可达 700×700mm），成本约为硅中介层的 1/3–1/8。

3.可靠性挑战

TGV 互连可靠性：升降温时铜与玻璃 CTE 差异产生环向 / 周向应力，导致玻璃侧壁径向裂纹或铜 - 玻璃界面分层；高温下铜的蠕变还会引发铜柱胀出、界面滑移。

玻璃界面可靠性：玻璃与 RDL、积层树脂界面易因热应力开裂，划片时更易出现边缘崩裂；积层树脂厚度、材质会直接影响裂纹扩展风险。

基板翘曲问题：玻璃芯刚性虽优于有机基板，但层压、回流焊及温度循环中仍会翘曲，降低对位精度，加剧微凸点、焊球受力。

板级 / 系统级热疲劳：芯片 - GCS-PCB 体系 CTE 不匹配，使微凸点（芯片侧）、BGA 焊球（PCB 侧）在温度循环中承受交变剪切应力，引发热疲劳失效，PCB 侧焊球失效风险更高。

4.优化方向

应力缓冲层：在玻璃表面制备树脂或无机（ZnO、TiO₂）缓冲层，吸收热应力，降低 TGV 区域应力集中，抑制裂纹萌生。

边缘涂覆与 Pullback 结构：边缘涂覆加固玻璃-树脂界面，降低边缘热应力；Pullback 结构减薄边缘 RDL 厚度，削弱裂纹扩展驱动力，降低界面能量释放率。

材料选型优化：选用 CTE 匹配玻璃（如陶瓷玻璃）、低 CTE 铜-石墨烯复合 RDL、高强度积层树脂，缓解 CTE 失配；采用锰掺杂焊料提升焊点寿命。

系统 CTE 协同调控：不追求局部 CTE 最小化，而是平衡芯片、GCS、PCB 的 CTE，适度提高玻璃芯 CTE 可降低 PCB 侧焊球应变，兼顾两侧互连可靠性。

参考文献：[1] 刘泓利，代岩伟，秦飞．玻璃芯基板研究进展：从工艺到可靠性[J/OL] ．电子与封装.
